MCL型脉冲袋式集粉器

时间:2022-03-02 15:10:49 作者:秩名文章来源:本站点击:121

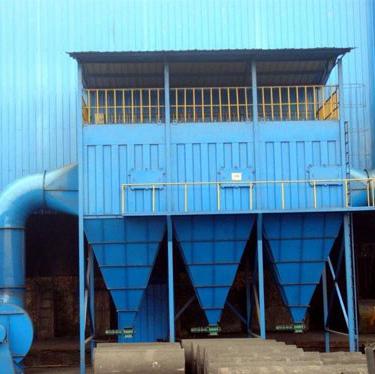

MCL型脉冲袋式集粉器

简介:

       MCL型脉冲袋式集粉器是在T540标准图(MC-ll)的基础上,专为铅粉机配套而改进设计的新型高效集粉器。根据MC-ll除尘器的工作原理,设计了新型的MCJ-48型,MCJ-60型,MCJ-80型高效集尘器,由保定蓄电池厂(482厂)和我公司共同合作改进设计的、该产品在风帆蓄电池厂那个的第一次使用及获得成功。到目前在保定风帆蓄电池厂使用的本集粉器已达到十几台(三种型均有),效果均为良好。由于该产品质量、效果双优、因此先后有全国各地蓄电池厂家的来电订货,深受用户好评。

构造:

  1.       MCJ-48型、60型、80型脉冲袋式集粉器其构造与工作原理如:“图1”所示。它由上、中、下箱体、排灰系统及喷吹、清灰系统五部分组成。上箱体包括可掀起的盖板和出风口;中箱体内有多孔板滤袋、骨架及文氏管;下箱体由料斗、支架、进风口检查门组成;清灰系统由电机、减速机及刮板组成,喷吹系统由喷吹管和气包组成。

喷吹系统及其工作原理

      喷吹系统及其工作原理如图“图2所示”,脉冲阀A端接压缩空气包,B端接喷吹管脉冲阀背压室接控制阀,控制仪控制着控制阀(电磁阀)及脉冲阀开启。当控制仪无信号输入时,控制阀的排气口被关闭,脉冲阀处于关闭状态;当控制仪发出信号时控制阀排气口被打开,此时压缩空气从气包通过脉冲阀经喷吹管小孔喷到文氏管进入滤袋(从喷吹管喷出的气体为一次风)。当高速气流通过文氏管过程诱导了数倍于一次风的周围空气(称为二次风),造成滤袋内瞬时正压,实现清灰。
